パレットラックとは

1段に最⼤3500kgまで積載できる
倉庫・⼯場向けのパレット収納棚

パレットラックは⼀段（1空間）あたりに1t〜3.5t（1000kg〜3500kg(※1)）のパレット積みの荷物を積載することができる重量棚とも呼ばれる収納設備の呼称です。
フォークリフトを使⽤して荷役を⾏う物流倉庫などでの基本的かつ最も⼀般的な保管設備となります。主に樹脂製パレットの収納を⽬的とした製品ですが、積載⾯に合板やスチール製の棚板を配置することで⼀般的なスチールラックよりも強度の⾼い物品棚として利⽤することも可能です。

※1 設計耐荷重は床⾯アンカー固定をした際の数値となります。

弊社パレットラックはJIS規格適合品です。
段当たり1トン〜3.5トンの耐荷重⽇本産業規格「産業⽤ラック（パレットラック）」
JIS Z0620:1998準拠

「段荷重3500kg(※1)」については本製品の設計上最⼤値として表⽰しております。
実際のお⾒積りの際はご希望の1段あたり耐荷重と必要間⼝サイズに合わせてビーム厚みを弊社で選定いたします。

パレットラックを設置する事のメリット

以下の様にパレット平置きの際に発⽣していたムダを削減し、保管効率を最⼤限向上させることが可能になります。

◎メリット
・倉庫や⼯場の天井⾼さを有効利⽤出来る（6mまで製造可）
・⽬的のパレットの出し⼊れが容易になり荷役の時間効率が向上する
・整然と収納することにより管理効率が向上する
・棚段の⾼さ位置を⾃由に調整できるため、様々な荷姿に対応できる

パレットラック・重量ラックの特⻑

100mm単位でサイズ選択可能

サイズ選択の幅は業界でも最⼤クラス！⽀柱⾼さは最⼩1500mm〜最⼤6000mmまで標準で対応しておりますのでお客様の環境に合わせたラックの製造が可能です。

製造可能サイズ

⾼さ（H）	1500〜6000mm（100mmピッチ）
間⼝（W）	1200〜4000mm（100mmピッチ）
奥⾏（D）	600〜1500mm（100mmピッチ）

独自製法で特許を取得したパーツを採⽤
⾼い耐震性能を保つ安全なパレットラック

①耐震実験・テスト
独⾃製法による⽀柱とビームを採⽤しているため、従来のC形開放断⾯と⽐較し格段の強度と安全性を発揮します。
耐震テストなど様々な試験を⾏い、震災規模の揺れにも耐えうる⾼強度設計を実現しました。

②⽀柱断⾯図
基本となる⾓パイプ構造の⽀柱の断⾯図です。
仕様に合わせて変更する場合もありますが基本的には90×45サイズを使⽤いたします。
⽳ピッチは100m単位で開けられているので荷物に合わせて適切な段位置を設定することが出来ます。

③ビーム断面図
ビームのサイズよって1段あたりの耐荷重が変わってきます。
お客様にとって必要十分なサイズのビームを弊社で選定しご提案いたします。
もちろん弊社から必要以上のご提案をすることはございませんのでご安心下さい。

安全性に配慮したオプションもご⽤意。転倒防⽌・落下防⽌策の⼀部

天ツナギ

パレットラックの上部をツナギ合わせて転倒の抑制し安定性を向上させます。

背ツナギ

背合わせになった棚同⼠を接続するオプション。
安定性を向上させます。

落下防⽌バー

ロック／フリーを⼿動で簡単に⾏える前⾯落下防⽌オプションです。

落下防⽌チェーン

⽐較的⼤きな荷物の落下を防⽌する際に使⽤するオプションです。

危険物倉庫導⼊時の消防申請にも対応
（構造計算書・姿図作成）

弊社のパレットラックは危険物貯蔵棚仕様としての製作ももちろん可能です。
また消防申請時に必要な構造計算書や⽴⾯図（正⾯・側⾯）の作成も承っております。

危険物倉庫の保管物に合わせてブレースや落下防⽌策含め最適なパレットラックをご提案させていただきますので導⼊ご希望時はお気軽にご相談下さい。

規模を問わず⽇本全国どこでも設置対応

原則設置⼯事が必要なパレットラックでも企画・設計・提案から設置・施⼯まで弊社に全てお任せいただけます。
施⼯については全国各地に協⼒会社がございますので、現場最寄りの職⼈がお伺いし作業を⾏います。
無駄な交通費・旅費等のコストを削減し、⼯期等の短縮にも繋がります。

実際の設置・施⼯事例

納入場所	和歌山県
規模	66台／⼯期2⽇間
ポイント	現場採⼨からレイアウトまで⼀貫して弊社でご提案させていただきました。通路スペースの確保が建屋との兼ね合いでギリギリであったため、背ツナギをゼロクリアランスにて施⼯いたしました。

納入場所	愛知県
規模	68台／⼯期2⽇間
ポイント	平積み管理されている倉庫へ⽴体的荷役を実現するためにパレットラックをお問合せいただきました。綿密な打ち合せを重ね、お客様の荷物に適した最適な段ピッチのラックを導⼊頂きました。

納入場所	大阪府
規模	2台／⼯期0.5⽇
ポイント	⾃作の特⼨パレットに積まれた⾦型をトラバーリフトで運搬されているお客様からお問合せいただきました。様々なサイズのパレットに対応出来るよう、コの字曲げ鉄板を積載⾯に敷設する板張り仕様にてご提案いたしました。

パーツ詳細・⼨法図・仕様

1.⽀柱	座屈やねじれに最も強い⾓パイプ（90×45）を採⽤。
2.筋交	⽔平⼒に対し、抜群の強度を発揮します。
3.ビーム	梁材として理想的なワンピース形状ボックス断⾯、横座屈の⼼配もなく荷重をガッチリ受け⽌めます。
4.デッキチャンネル	曲げに強い断⾯形状、はめ込み式なので容易に取付が可能。
5.コネクター	⽀柱とビームを⽚側３点で接続するパーツです。荷重が加われば加わる程締るクサビ形状です。
6.ベース	⽀柱へ直接溶接された状態で納品いたします。アンカー打ちの際はベースへ打ち込みます。
7.セーフティピン	コネクターと⽀柱が衝撃や振動で抜け落ちないためのピン。

製品名	パレットラック／重量ラック
生産国	日本
材質	本体：スチールデッキチャンネル：NISSHIN STEEL製 ZAM
耐荷重	1,000kg～3,500kg／ビーム1段あたり
製造可能サイズ	高さ（H）：1500～6000mm 間口（W）：1200～4000mm 奥行（D）：600～1500mm ※全て100mmピッチで製造可能
色	ホワイトグレー（日塗工No.YN80近似、マンセル値2.5PB8.5/1三分艶消ライトグリーン（日塗工No.Y39-60D近似、マンセル値10GY6/2）
標準付属パーツ	支柱（ベース溶接済）、ビーム、トラス（筋交）、セーフティピン、デッキチャンネル、レベル調整ライナー、アンカーボルト ※各数量については仕様により異なります
使用アンカー（床固定用）	C1080 ※床の厚みは150mm以上のコンクリートとして
段ピッチ	100mm

パレットラックサイズ選定⽅法

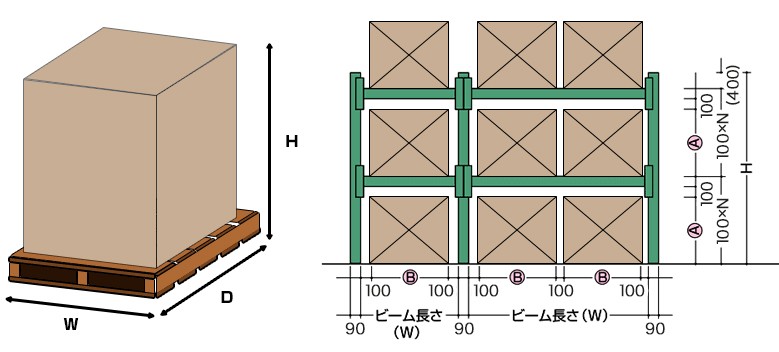

（1）荷姿・重量を確認

積載パレットを含む3辺⼨法、重量、1段あたりに積載する数量をご確認下さい。

・荷⾼（図内A）に対して段の有効は＋100mmのクリアランスが必要です
・パレット間⼝（図内B）に対して左右＋100mmずつのクリアランスが必要です

（2）フォークリフトの形式、揚程、床材の確認

・フォークリフトの形式（カウンター or リーチ）によってレイアウト時に確保する通路幅が異なります

・建屋の天井⾼とフォークリフトの揚程によって⽀柱⾼さの上限が決まります

・パレットラックは原則的には床へ直接アンカー固定を⾏うため床材も必ずご確認ください。

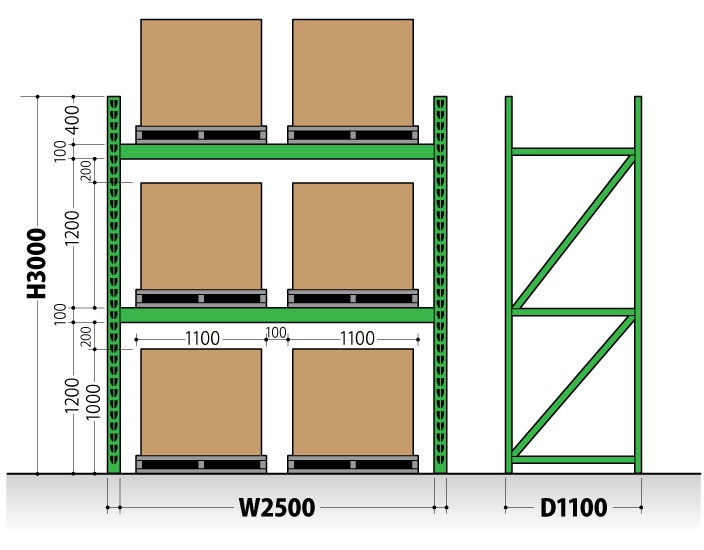

パレットラックサイズ選定例・概算単価

1100×1100ｍｍのパレットに積載した荷物の⾼さがH800ｍｍ（パレット⾼含む）。
重量は500kg／1パレットあたり。その荷物を3段、2列積みにしたい場合。

段荷重	500kg×2	1000kg（1t）
段数	B-100ビーム仕様 ※1	B-100×2段（最下段床置 ※2）（段数＝ビーム本数）
開口寸法	1100×2（パレット寸法）＋100×3（左右クリアランス※パレット間100）	W2500mm
支柱高さ	800×2（荷高）＋100×2（段間隔クリアランス）＋100mm×2（B-100ビーム分）＋300（角出し分 ※3）	H2300mm
奥行	1100（パレット寸法）-100（※4）	D1000mm

選定結果：H2300×W2500（B-100ビーム）×D1000　ビーム2段（最下段床置）
概算単価：60,000円～
※上記金額以外に運賃および設置工事をご依頼のお客様には工事費が必要です

※1 ビームサイズについては荷重を元に弊社で選定いたします。
※2 最下段もビーム置き仕様で製作可能です。ご相談下さい。
※3 角出し300mmは弊社推奨値として。最小数値は90mmとなります。
※4 パレット寸法と同サイズでも可。ご希望に合わせてご提案いたします。
※上記選定例はあくまで一例となります。ご使用の用途やフォークリフトの形式等に合わせて変更を行い、最適なものをご提案いたします。
